LINHA DEACESSÓRIOS

ACESSÓRIOS PARA CCM

A Superfibra tem a mais completa linha de acessórios para Centro de Controle de Motores (CCM).

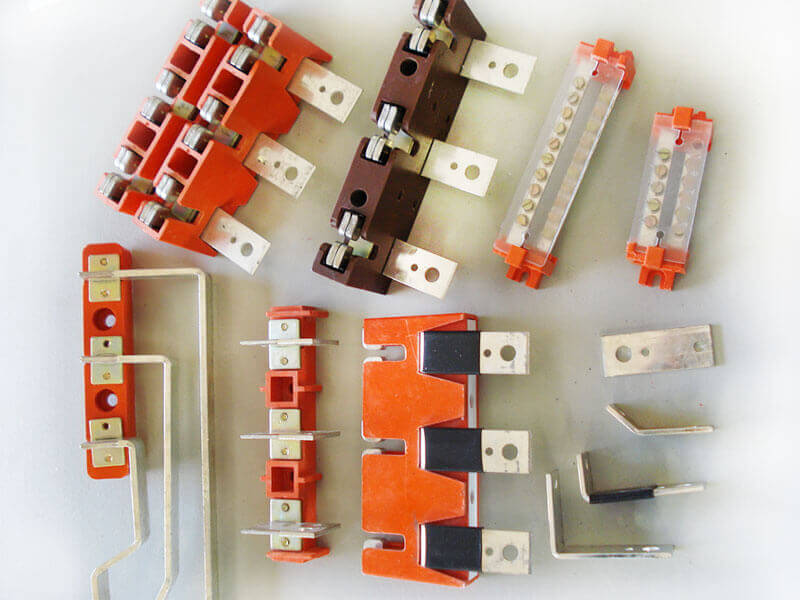

Contatos móveis (garras)

Para entrada e saída de força, com distância entre fases de 40, 60 e 70 mm, para barras de 1/8” (3 mm), 3/16” (5 mm) e 1/4" (6 mm), e para corrente nominal de 160A, 250A, 315A, e 425A, além das Garras Duplas que podem dobrar estas correntes. As Garras podem ser fornecidas com diversas possibilidades de ligação com 45º, 90º e 180° ou ainda conforme solicitação do cliente. (CCM160, CCM315, CCM425 e CCM630).

Contatos Fixos

Contatos fixos de saída de força contatos em cobre de 3 mm, 5 mm e 6 mm e, também, o contato fixo duplo (CCM570 e CCM575).

Guilhotina Isolante

Conjunto destinado a proteção do operador ao acesso dos barramentos de alimentação e de força das gavetas extraíveis (CCM500).

Tomada de Força

Conjunto macho e fêmea com 10 polos, 16 A, 600 V TR10 (CCM474).

Suportes Isolantes

Além da mais completa linha de suportes isolantes para barramentos, com versão para suporte pente horizontal 160, 270 e 340 mm, suporte lego vertical, suporte guia barra e outros tipos conforme especificação do cliente.

CARACTERÍSTICAS TÉCNICAS

PROPRIEDADES PREMIX
Tensão Nominal 750 VOLTS
Tensão Suportável 10 KV
Corrente Nominal 160 A, 250 A, 315 A e 425 A
Temperatura de Trabalho 75º C

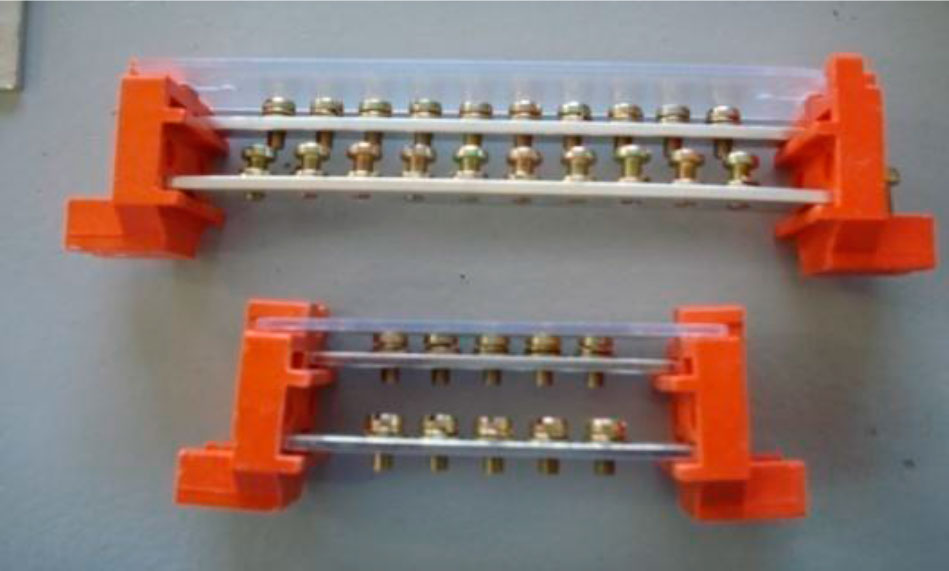

CONJUNTO DE TERMINAIS
CÓDIGO Nº POLOS COR
CT0610 10 Laranja
CT0620 20 Laranja
CT0620A 20 Azul
CT0630 30 Laranja
conjunto terminais

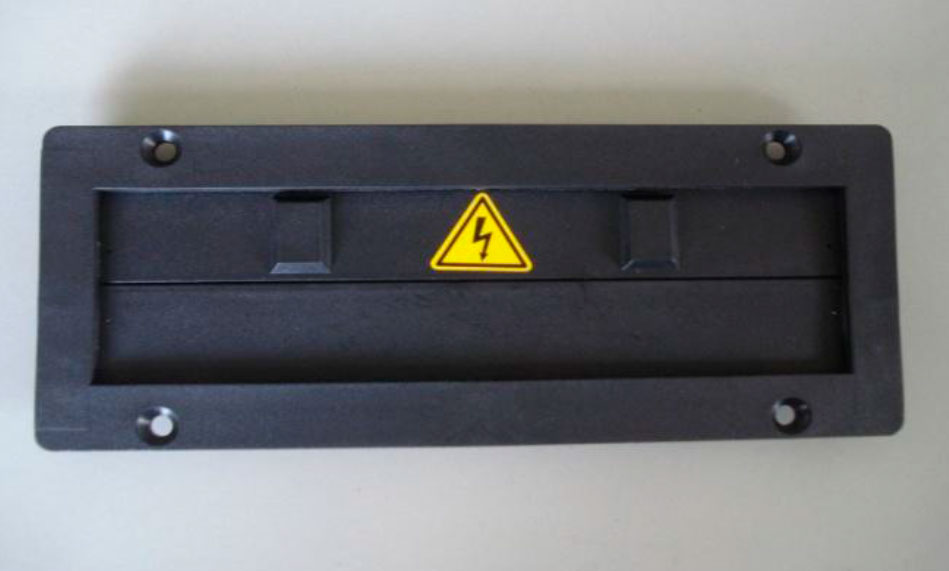

CORTINA DE PROTEÇÃO PARA GAVETA CCM
CÓDIGO ABERTURA (mm)
CT0500 171 x 50
CT0510 171 x 58
*Nylon com 30% de fibra de vidro
cortina proteção

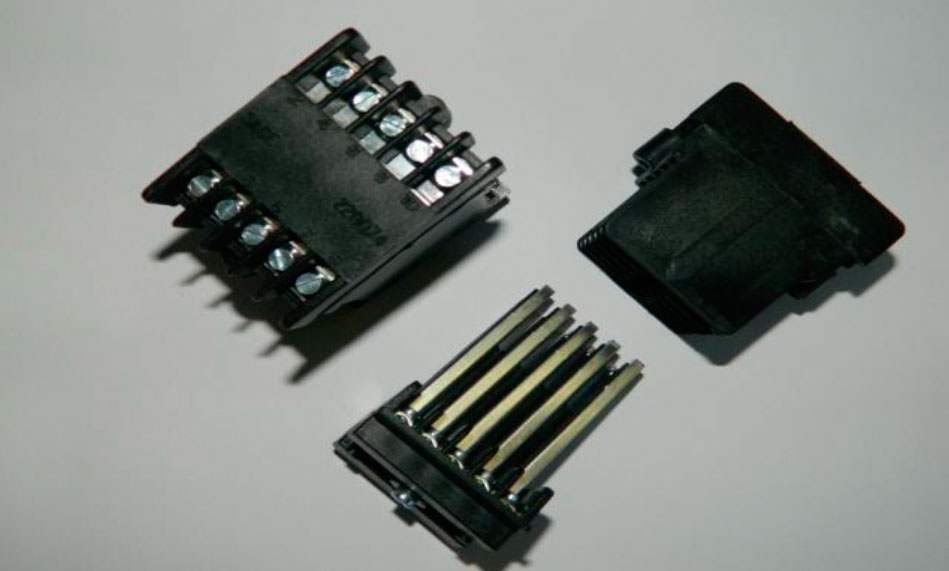

TOMADA DE CONTROLE 600V 16A
CÓDIGO Nº CONTATOS COR
CCM747 10 Preta
*Nylon com 30% de fibra de vidro
tomada de controle
