LINHA DEPLACAS ISOLANTES E CONJUNTOS DE PASSAGEM

PLACAS ISOLANTES

As placas isolantes são fabricadas em laminados de resina poliéster ou epóxi, com composto BMC, mantas ou tecido de fibra de vidro, que oferecem excepcionais características mecânicas, elétricas e químicas, e baixa absorção de água, com grandes vantagens de resistência por peso, quando comparados com materiais metálicos.

Aplicação

É utilizado como componentes de isolação elétrica em equipamentos eletro-mecânicos, transformadores, geradores, motores, quadros de comando, placas separadoras, painéis elétricos, placas suporte, suportes de barramento, calços isolantes e em uma infinidade de aplicações técnicas.

Podem ser fornecidas em placas, ou ainda em peças técnicas, mediante especificação técnica, desenhos ou amostras, em nosso setor de usinagem.

Tipos

BMC1 E BMC2

São placas moldadas pelo sistema de compressão a quente em BMC ou PREMIX, que é um composto de resina poliéster reforçado com 15% de fibra de vidro e cargas minerais. Além de ser auto-extinguível, podem ser facilmente usinados, atendendo as especificações técnicas, desenhos ou ainda conforme amostras.

LPM1 E LPM2

São placas laminadas fabricadas com resina poliéster reforçada com manta de fibra de vidro. São auto-extinguiveis e também podem ser facilmente usinadas, propiciando peças com alta resistência mecânica e elétrica.

TVE

São placas fabricadas a partir de laminado reforçado com tecido de fibra de vidro e impregnado com resina epóxi. Este material possui excelentes propriedades mecânicas e elétricas, baixa absorção de água e um acabamento excelente. Podem ser usinadas com ótimo acabamento.

Outros Tipos

Além dos tipos e materiais descritos acima, também fornecemos placas e peças especiais conforme desenho ou amostra, em celeron, fenolite, PVC, acrílico, poliestireno, entre outros.

CARACTERÍSTICAS TÉCNICAS

PROPRIEDADES UNIDADE NORMA ESPECIFICAÇÃO
TIPO BMC1 BMC2 LPM1 LPM2 TVE
Densidade g/m³ ISO 1183 1,8 1,9 1,5 1,7 2
Teor de fibra de vidro % ISO 1172 15 15 25 25 40
Absorção de água % ISO 62 < 0,2 < 0,2 < 0,3 < 0,3 < 0,1
Flamabilidade VDE 0304 A.E. A.E. A.E. A.E. A.C.
Resistência a flexão mpa ISO 178 70 75 120 160 450
Resistência a tração mpa ISO 527 25 28 70 80 250
Resistência a compressão mpa ISO 604 200 170 200 500
Resistência ao impacto kj/m² ISO 180 18 19 23 70 140
Tensão aplicada kv/mm IEC 60243-1 5 7 12 25¹ 15
Resistência ao arco seg ASTM 495 120 120 150 360
Classe térmica ºC IEC 60893-3 130 130 80 130 130
Medida padrão mm 1250 x 1000 1250 x 760 2000 x 1000 2000 x 900 1220 x 1020
Espessura mm 5 a 25 4 a 19 1 a 4 3 a 100 0,5 a 38
¹ Tensão aplicada 90ºC perpendicular 3mm | A.E. - auto-extinguível | A.C. - anti chama

CONJUNTOS DE PASSAGEM

O Conjunto de passagem isolante foi desenvolvido para facilitar a montagem destes componentes no painel elétrico ou cabine de entrada.

O Conjunto é composto de uma placa isolante de resina poliéster reforçado com fibra de vidro, com 03 buchas de passagem em epóxi já fixadas à placa, onde o cliente pode especificar o comprimento, largura e espessura da placa isolante, a distância entre fases e a furação para fixação do conjunto no painel.

Podem ser utilizadas buchas de passagem (BAX) com fixação através de anel e com disco interno com abertura para passagem das barras, ambos em neoprene, sem qualquer necessidade de outros fixadores (parafusos, porcas, arruelas etc).

Podem, também, serem montadas com buchas de passagem com flanges quadradas ou redondas de acordo com a solicitação do cliente.

O importante é que o conjunto é fornecido pronto para ser instalado rapidamente. Proporcionando rapidez e diminuição de custos de montagem.

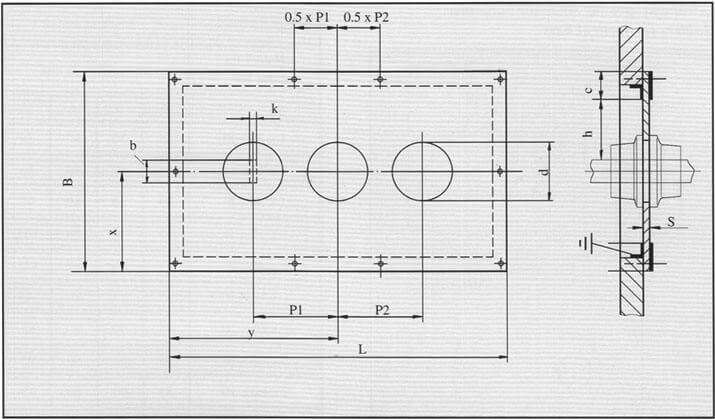

DEFINIÇÃO DAS DIMENSÕES MÍNIMAS DAS PLACAS
P1,P2 Distância entre fases
b,k Dimensões da barra
h Distância mínima
d Diâmetro de fixação da bucha
x 0,5 x B
y 0,5 x L
c Fixing Lenght
L Comprimento da placa L = P1 + P2 + k + 2 (h + c)
B Largura da placa B = b + 2 (h + c)
S Espessura da placa
